食品廠餅干冷卻車間送排風系統設計

來源：食品廠烘焙凈化車間　日期：2017/5/9 23:14:11　人氣：687返回

食品廠烘焙凈化車間送排風系統布局如何設計？通過這篇文章讀者可以學習到主要介紹凈化、空調、通風系統工程構造與設計布置。

本文主要介紹食品廠烘焙凈化車間。本文圖紙內容包含設計施工說明，主要設備材料表及圖例，空調分區圖，壓差分布圖，送風口平面布置圖，回、排風口及設備平面布置圖，送風管平面圖布置圖，回風管平面圖布置圖，排風管平面布置圖，水汽配管平面布置圖，排風平面布置圖，空調系統流程圖等。

食品廠烘焙凈化車間凈化、空調、通風系統：

1、車間內潔凈區按工藝房間生產類型來劃分并設置凈化空調系統，方便進行生產調節。潔凈區排風一般采用中效排風機箱防止室外空氣倒灌。

2、凈化空調系統采用組合式潔凈空調機組,空氣經過粗、中、高效三級過濾后送至各凈化空調房間,空氣的粗、中效過濾和焓、濕處理均由組合空調箱負擔，空氣的高效過濾由潔凈區房間的高效過濾送風口完成；凈化空調的回風及排風風量與送風量相適，保證潔凈室與室外大氣的靜壓差≥10Pa。潔凈區房間內氣流組織通常采用頂送側下回（排）方式。潔凈室新風量每人每小時不小于40立方米。

3、夏季凈化空調系統新風一般先由冷水盤管降溫除濕至要求的機器露點溫度后，與室內回風混合，混合后空氣再由二次冷水盤管降溫至送風溫度；舒適空調系統則是由新風與室內回風混合后經冷水盤管降溫除濕至要求的機器露點溫度送風。房間新風量每人每小時不小于30立方米；

4、冬季凈化空調系統由蒸汽加熱加濕，達到送風狀態點送入房間。

5、凈化空調系統的空氣處理設備通常采用組合式空氣處理機組或單元式恒溫恒濕空調機，機組的壁板采用雙面金屬復合板，外壁面采用彩鋼板，厚度0.6mm，內壁面采用不銹鋼板，厚度0.5mm。壁板保溫層采用聚氨脂高壓發泡，保溫厚度>35mm。表冷盤管集水盤采用不銹鋼材質。空氣處理機組應有良好的氣密性，箱內靜壓為1000Pa時，漏風率不得大于1%。

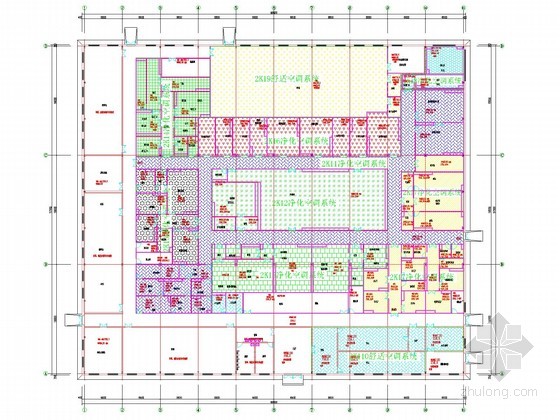

空調分區圖

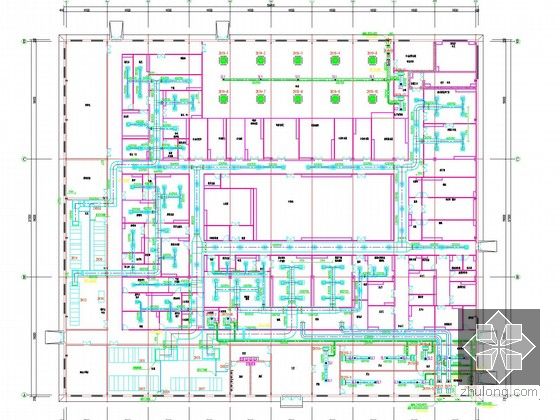

送風管平面布置圖

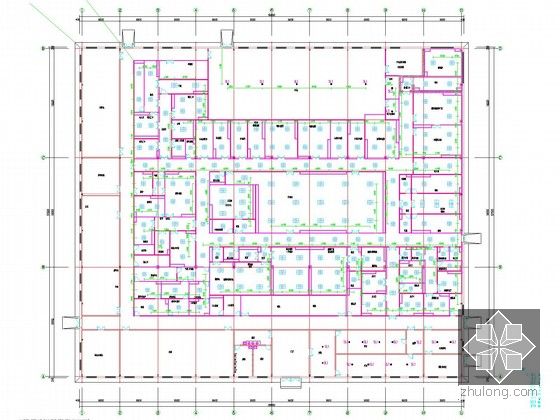

送風口平面布置圖

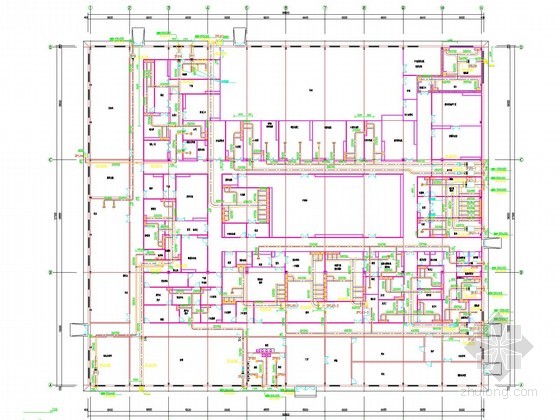

排風管平面布置圖

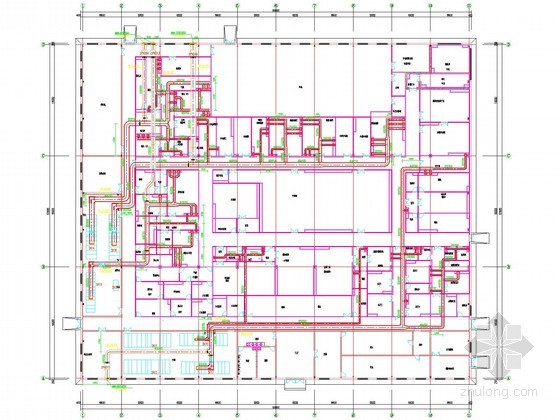

回風管平面布置圖

通過上文介紹相信大家對“食品廠餅干冷卻車間送排風系統設計”有了一定的了解，如需要更加詳細的方案，請致電：13506193709，我們專業工程師為您解答排憂。無錫易純凈化工程公司專業承接國內外凈化車間、無塵車間、凈化廠房、潔凈車間、潔凈室工程。免費提供現場勘測、方案設計報價，高標準施工、質優價廉質保15-20年，24小時跟蹤服務。
